重型塑料管夹

品牌:同力
产地:河北廊坊
发货包装方式:纸箱包装外套编织袋、塑料袋、免熏蒸欧式托盘、也可按要求定制。
类别:重型
材质材料:碳钢/不锈钢/聚丙烯
螺栓性能等级:4.8级 5.8级 8.8级 10.8级 12.8级
加工定制:是(来图加工、来样加工、来料加工)
规格型号:根据客户需求。
颜色:聚丙烯绿色(可根据客户要求定制)
防腐处理/表面处理:镀白锌、镀彩锌、热镀锌、热浸锌、镀镍、镀铬、克罗米、发黑、达克罗、特氟龙、喷漆、喷涂、抛光。
涂层厚度:50--80um
使用年限:3---5年,根据使用环境。
产品形状:方形
存储方法:存放于干燥的地方。不要堆放在阴冷潮湿的地方,避免产品生锈或者氧化。
执行标准:DIN3015西德福标准。

点击咨询我们

产品描述

重型系列管夹应用于10 种尺寸系列的高机械压力管子,管子外径 6-406mm。
重型塑料管夹的材质是聚丙烯,代号为PP。聚丙烯无毒无味,成型性好,管夹表面光泽性好,且具有良好的力学性能。聚丙烯具有良好的耐热性,管夹在不受外力的情况下,150 ℃也不会变形。

详细介绍

产品特点:

特性

聚丙烯

尼龙

密度
弯曲强度
冲击韧性
压缩强度
弹性模量
拉伸强度
耐温
颜色

0.906g/cm2
36N/mm2
不断 no bteak
90N/mm2
1500N/mm2
25-35N/mm2
-30… 90 ℃
绿,蓝

1.12-1.15g/cm3
130…200N/mm2
不断 no bteak
120N/mm2
3000N/mm2
80-90N/mm2
-40… 120 ℃

QQ截图20161112145931

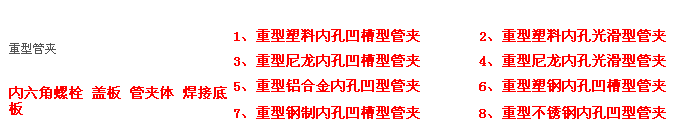

产品及材质组成:
螺栓:碳钢(4.8级或8.8级)/不锈钢(XUS304或XUS316)
盖板:碳钢(镀锌或磷化)/不锈钢(XUS304或XUS316)
管夹体:PP/PA/AL /Q235/SS304/XS316
焊接底板:碳钢(镀锌或磷化)/不锈钢(XUS304或XUS316)
导轨螺母:碳钢(镀锌或磷化)/不锈钢(XUS304或XUS316)
安装导轨:碳钢(镀锌或磷化)/不锈钢(XUS304或XUS316)
工作温度:塑料PP -30℃ to +90℃ 尼龙PA -40℃ to  +120℃ 铝合金AL - 80℃to +300℃
钢制Q235 - 80℃ to +500℃ 不锈钢SS304/SS316 - 80℃ to +500℃

装配说明
装配在焊接板上
装配前,为更好地确定夹的方向,建议先在固定处做好标记,后焊上焊接,嵌上管夹身的下半部分,放上需固定的管子。再放上另一半管夹身和盖板,用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
装地导轨上
导轨可焊在基础上,或用螺钉固定,随后将导轨螺母推入轨内,并转 90 度,将下半个管夹身嵌入螺母,放上需固定的管子,再放上上半个管夹身和盖板,用螺钉固定。
叠起装配
导轨可焊在基础上,或用螺钉固定,先装上下半个管夹身,放上需固定的管子再放上上半个管夹身,用螺钉固定,通过防松盖板防止它转动。然后安装第二个管夹,方法同上。

应用领域:本产品适用于冶金,石油,化工,车辆,船舶,电力等机械液压系统中的油、水、气为介质的固定管道。重型系列管夹适用于中压、低压(PN≤31.5Mpa)管道固定。

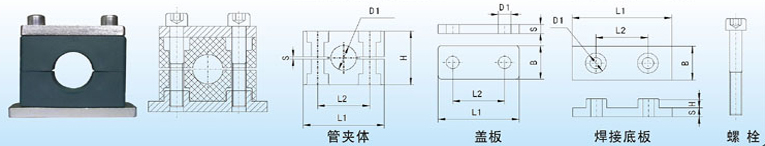

图纸尺寸




订货号 管外径
D1
内径
英寸
外径
英寸
管夹体 盖板 焊接底板 螺栓
L1 L2 H S L1 L2 S B D1 L1 L2 B S H D
H1 *G1-106 6     55 33 32 2 30 55 33 8 30 11 74 33 30 8 8 18 M10X45
*G1-108 8
*G1-109.5 9.5   3/8
*G1-110 10 1/8
*G1-112.7 12.7   1/2
*G1-113.5 13.5 1/4
*G1-114 14
*G1-115 15
*G1-116 16   5/8
*G1-117.2 17.2 3/8
*G1-118 18
H2 *G1-218 18     70 45 48 2 30 70 45 8 30 11 85 45 30 8 8 18 M10X60
*G1-219 19   3/4
*G1-220 20
*G1-221.3 21.3 1/2
*G1-222 22   7/8
*G1-225 25   1
*G1-226.9 26.9 3/4
*G1-228 28
*G1-230 30
H3 *G1-330 30     85 60 60 2 30 85 60 8 30 11 100 60 30 8 8 18 M10X70
*G1-332 32   11/4
*G1-333.7 33.7 1
*G1-335 35
*G1-338 38   11/2
*G1-340 40
*G1-342 42 11/4
H4 *G1-442 42 11/4   115 90 89 3 45 115 90 8 45 14 140 90 45 10 8 20 M12X100
*G1-444.5 44.5   13/4
*G1-448.3 48.3 11/2
*G1-450.8 50.8   2
*G1-455 55
*G1-457 57   21/4
*G1-460.3 60.3 2
*G1-463.5 63.5   21/2
*G1-465 65
*G1-470 70
H5 *G1-570 70     150 122 120 3.5 60 150 122 8 60 18 180 122 60 10 12 24 M16X130
*G1-575 75
*G1-576.1 76.1 22/1 3
*G1-580 80
*G1-582.5 82.5   31/4
*G1-588.9 88.9 3
H6 *G1-688.9 88.9 3   205 168 167 4 80 205 168 12 80 22 225 168 80 15 18 30 M20X190
*G1-6100 100
*G1-6102 102 31/2
*G1-6108 108   41/4
*G1-6114 114 4
*G1-6127 127   5
*G1-6133 133   51/4
H7 *G1-7133 133   51/4 250 205 200 4 90 250 205 12 90 26 270 205 90 15 21 30 M24X220
*G1-7140 140 5
*G1-7152 152   6
*G1-7159 159   61/4
*G1-7165 165   61/2
*G1-7168 168 6
H8 *G1-8168 168 6   336 265 270 5 120 336 265 20 120 35 380 265 120 25 21 35 M30X300
*G1-8177.8 177.8   7
*G1-8193.7 193.7   75/8
*G1-8216 216   81/2
*G1-8219 219 8
H9 *G1-9219 219 8   470 395 410 8 160 470 395 25 160 25 520 395 160 30 38 40 M30X450
*G1-9273 273 10
*G1-9324 324 12
H10 *G1-10356 356 14   630 534 530 20 180 630 534 25 168 35 680 534 180 30 38 40 M30X560
*G1-10406 406 16


订货号 管外径
D1
内径
英寸
外径
英寸
管夹体 盖板 焊接底板 螺栓
L1 L2 H S L1 L2 S B D1 L1 L2 B S H D
H1 *G2-106 6     55 33 32 2 30 55 33 8 30 11 74 33 30 8 8 18 M10X45
*G2-108 8
*G2-109.5 9.5   3/8
*G2-110 10 1/8
*G2-112.7 12.7   1/2
*G2-113.5 13.5 1/4
*G2-114 14
*G2-115 15
*G2-116 16   5/8
*G2-117.2 17.2 3/8
*G2-118 18
H2 *G2-218 18     70 45 48 2 30 70 45 8 30 11 85 45 30 8 8 18 M10X60
*G2-219 19   3/4
*G2-220 20
*G2-221.3 21.3 1/2
*G2-222 22   7/8
*G2-225 25   1
*G2-226.9 26.9 3/4
*G2-228 28
*G2-230 30
H3 *G2-330 30     85 60 60 2 30 85 60 8 30 11 100 60 30 8 8 18 M10X70
*G2-332 32   11/4
*G2-333.7 33.7 1
*G2-335 35
*G2-338 38   11/2
*G2-340 40
*G2-342 42 11/4
H4 *G2-442 42 11/4   115 90 89 3 45 115 90 8 45 14 140 90 45 10 8 20 M12X100
*G2-444.5 44.5   13/4
*G2-448.3 48.3 11/2
*G2-450.8 50.8   2
*G2-455 55
*G2-457 57   21/4
*G2-460.3 60.3 2
*G2-463.5 63.5   21/2
*G2-465 65
*G2-470 70
H5 *G2-570 70     150 122 120 3.5 60 150 122 8 60 18 180 122 60 10 12 24 M16X130
*G2-575 75
*G2-576.1 76.1 22/1 3
*G2-580 80
*G2-582.5 82.5   31/4
*G2-588.9 88.9 3
H6 *G2-688.9 88.9 3   205 168 167 4 80 205 168 12 80 22 225 168 80 15 18 30 M20X190
*G2-6100 100
*G2-6102 102 31/2
*G2-6108 108   41/4
*G2-6114 114 4
*G2-6127 127   5
*G2-6133 133   51/4
H7 *G2-7133 133   51/4 250 205 200 4 90 250 205 12 90 26 270 205 90 15 21 30 M24X220
*G2-7140 140 5
*G2-7152 152   6
*G2-7159 159   61/4
*G2-7165 165   61/2
*G2-7168 168 6
H8 *G2-8168 168 6   336 265 270 5 120 336 265 20 120 35 380 265 120 25 21 35 M30X300
*G2-8177.8 177.8   7
*G2-8193.7 193.7   75/8
*G2-8216 216   81/2
*G2-8219 219 8
H9 *G2-9219 219 8   470 395 410 8 160 470 395 25 160 25 520 395 160 30 38 40 M30X450
*G2-9273 273 10
*G2-9324 324 12
H10 *G2-10356 356 14   630 534 530 20 180 630 534 25 168 35 680 534 180 30 38 40 M30X560
H*G2-10406 406 16

买家须知

产品图片均为实物拍摄,我司承诺样品与产品质量一致。因我公司产品种类繁多,图片不能完全上传。客户如需其他规格样式请直接联系我们(微信、QQ、邮件、阿里旺旺、彩信),我们将在第一时间给您回复。
备注:管夹管卡卡箍的型号是按直径来计算的。例如16mm,是指可以用于直径为16mm的管道上;例如16--25mm,是指可以用于直径在16mm--25mm范围内的管道上。

物流快递:德邦、安能、佳吉、华宇、远成、中铁物流或者普通专线物流。运费优惠提示:我公司是诚信通会员,所以我公司发上述物流不仅有安全保障,可以实时跟踪货物查询,更能享受运费8.8折优惠。支持顺丰、中通、申通、圆通、韵达等快递,运费请咨询销售人员,以确定是否发货。物流和快递请确定是否要送货上门或者自提。如货物在运输过程中出现丢失及破损等突发情况,我公司承诺补发并要求货运公司协助解决。

发货时间:常规产品和现货产品,客户确认订单当天即可发货;定做产品,根据合同约定时间发货或尽量提前发货。
发票:本公司支持开16%增值税专用发票。
样品:本公司免费提供样品,运费由买方承担,具体咨询销售人员。
起定量:一件起订。

售后三包以及退换货规定:
我公司实行三包政策,具体情况如下
保修:在产品投入使用一年内,出现制造原因产生的维修费用由我司全部承担。
包换:在产品投入使用一年内,产品出现质量问题(非人为原因),我司负责包换。
包退:在确认收货七天内,产品出现质量问题(非人为原因),我司负责包退。
