重型多层管夹
品牌：同力
产地：河北廊坊
发货包装方式：纸箱包装外套编织袋、塑料袋、免熏蒸欧式托盘，也可按要求定制。
类别：重型管夹类
材质材料：碳钢/不锈钢/聚丙烯/尼龙/铝合金
螺栓性能等级：4.8级 5.8级 8.8级 10.8级 12.8级
加工定制：是（来图加工、来样加工、来料加工）
规格型号：根据客户需求
颜色：尼龙黑色/铝合金本色/聚丙烯绿色（可根据客户要求定制）
防腐处理/表面处理：镀白锌、镀彩锌、热镀锌、热浸锌、镀镍、镀铬、克罗米、发黑、达克罗、特氟龙、喷漆、喷涂、抛光。
涂层厚度：50-80UM
使用年限：3-5年，根据使用环境。
产品形状：方形
存储方法：存放于干燥的地方，不要堆放在阴冷潮湿的地方，避免产品生锈或者氧化。
执行标准：DIN3015西德福标准
产品描述
重型系列管夹适用于11种尺寸的高机械压力管道，管道外径6-508mm。重型多层管夹配件包括盖板、底板、保险片、长头螺栓、管夹体和螺栓，根据管子纵向排列数量选择对应层数管夹。
详细介绍
产品特点：

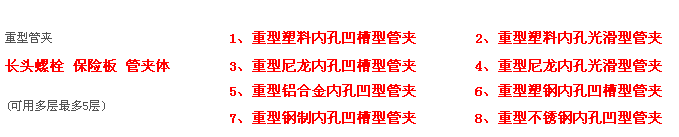

产品及材质组成：
| 特性 | 聚丙烯 | 尼龙 |
| 密度 弯曲强度 冲击韧性 压缩强度 弹性模量 拉伸强度 耐温 颜色 |
0.906g/cm2 36N/mm2 不断 no bteak 90N/mm2 1500N/mm2 25-35N/mm2 -30… 90 ℃ 绿，蓝 |
1.12-1.15g/cm3
130…200N/mm2 不断 no bteak 120N/mm2 3000N/mm2 80-90N/mm2 -40… 120 ℃ |
产品及材质组成：
螺栓：碳钢（4.8级或8.8级）/不锈钢（XUS304或XUS316）
盖板：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
管夹体：PP/PA/AL/Q235/SS304/XS316
焊接底板：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
导轨螺母：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
安装导轨：碳钢（镀锌或磷化）/不锈钢（XUS304或XUS316）
工作温度：塑料PP -30℃to+90℃；尼龙PA -40℃to+120℃；铝合金AL -80℃to+300℃；钢制Q235A -80℃to+500℃；不锈钢SS304/SS316 -80℃to+500℃。
应用领域：本产品适用于冶金，石油，化工，车辆，船舶，电力等机械液压系统中的油、水、气为介质的固定管道。重型系列管夹适用于中高压（PN≤31.5Mpa）管道固定。

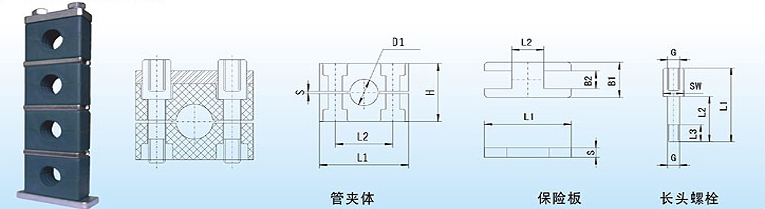

图纸尺寸：| 系 列 |
订货号 | 管外径 D1 |
内径 英寸 |
外径 英寸 |
管夹体 | 保险板 | 长头螺栓 | ||||||||||||
| L1 | L2 | H | S | 宽 | L1 | L2 | S | B1 | B2 | L1 | L2 | L3 | G | SW | |||||
| H1 | *G5-106 | 6 | 55 | 33 | 32 | 2 | 30 | 55 | 13 | 8 | 30 | 15 | 50 | 25 | 15 | M10 | 14 | ||
| *G5-108 | 8 | ||||||||||||||||||
| *G5-109.5 | 9.5 | 3/8 | |||||||||||||||||
| *G5-110 | 10 | 1/8 | |||||||||||||||||
| *G5-112.7 | 12.7 | 1/2 | |||||||||||||||||
| *G5-113.5 | 13.5 | 1/4 | |||||||||||||||||
| *G5-114 | 14 | ||||||||||||||||||
| *G5-115 | 15 | ||||||||||||||||||
| *G5-116 | 16 | 5/8 | |||||||||||||||||
| *G5-117.2 | 17.2 | 3/8 | |||||||||||||||||
| *G5-118 | 18 | ||||||||||||||||||
| H2 | *G5-218 | 18 | 70 | 45 | 48 | 2 | 30 | 70 | 26 | 8 | 30 | 15 | 65 | 40 | 15 | M10 | 14 | ||
| *G5-219 | 19 | 3/4 | |||||||||||||||||
| *G5-220 | 20 | ||||||||||||||||||
| *G5-221.3 | 21.3 | 1/2 | |||||||||||||||||
| *G5-222 | 22 | 7/8 | |||||||||||||||||
| *G5-225 | 25 | 1 | |||||||||||||||||
| *G5-226.9 | 26.9 | 3/4 | |||||||||||||||||
| *G5-228 | 28 | ||||||||||||||||||
| *G5-230 | 30 | ||||||||||||||||||
| H3 | *G5-330 | 30 | 85 | 60 | 60 | 2 | 30 | 85 | 40 | 8 | 30 | 15 | 75 | 50 | 15 | M10 | 14 | ||
| *G5-332 | 32 | 11/4 | |||||||||||||||||
| *G5-333.7 | 33.7 | 1 | |||||||||||||||||
| *G5-335 | 35 | ||||||||||||||||||
| *G5-338 | 38 | 11/2 | |||||||||||||||||
| *G5-340 | 40 | ||||||||||||||||||
| *G5-342 | 42 | 11/4 | |||||||||||||||||
| H4 | *G5-442 | 42 | 11/4 | 115 | 90 | 89 | 3 | 45 | 115 | 70 | 8 | 45 | 17 | 110 | 80 | 18 | M12 | 17 | |
| *G5-444.5 | 44.5 | 13/4 | |||||||||||||||||
| *G5-448.3 | 48.3 | 11/2 | |||||||||||||||||
| *G5-450.8 | 50.8 | 2 | |||||||||||||||||
| *G5-455 | 55 | ||||||||||||||||||
| *G5-457 | 57 | 21/4 | |||||||||||||||||
| *G5-460.3 | 60.3 | 2 | |||||||||||||||||
| *G5-463.5 | 63.5 | 21/2 | |||||||||||||||||
| *G5-465 | 65 | ||||||||||||||||||
| *G5-470 | 70 | ||||||||||||||||||
| H5 | *G5-570 | 70 | 150 | 122 | 120 | 3.5 | 60 | 150 | 97 | 8 | 60 | 22 | 144 | 110 | 24 | M16 | 21 | ||
| *G5-575 | 75 | ||||||||||||||||||
| *G5-576.1 | 76.1 | 22/1 | 3 | ||||||||||||||||
| *G5-580 | 80 | ||||||||||||||||||
| *G5-582.5 | 82.5 | 31/4 | |||||||||||||||||
| *G5-588.9 | 88.9 | 3 | |||||||||||||||||
| H6 | *G5-688.9 | 88.9 | 3 | 205 | 168 | 167 | 4 | 80 | 205 | 130 | 12 | 80 | 28 | 200 | 150 | 30 | M20 | 27 | |
| *G5-6100 | 100 | ||||||||||||||||||
| *G5-6102 | 102 | 31/2 | |||||||||||||||||
| *G5-6108 | 108 | 41/4 | |||||||||||||||||
| *G5-6114 | 114 | 4 | |||||||||||||||||
| *G5-6127 | 127 | 5 | |||||||||||||||||
| *G5-6133 | 133 | 51/4 | |||||||||||||||||
| H7 | *G5-7133 | 133 | 51/4 | 250 | 205 | 200 | 4 | 90 | 250 | 166 | 12 | 90 | 31 | 240 | 180 | 50 | M24 | 30 | |
| *G5-7140 | 140 | 5 | |||||||||||||||||
| *G5-7152 | 152 | 6 | |||||||||||||||||
| *G5-7159 | 159 | 61/4 | |||||||||||||||||
| *G5-7165 | 165 | 61/2 | |||||||||||||||||
| *G5-7168 | 168 | 6 | |||||||||||||||||
| H8 | *G5-8168 | 168 | 6 | 336 | 265 | 270 | 5 | 120 | 336 | 205 | 15 | 120 | 49 | 331 | 256 | 60 | M30 | 45 | |
